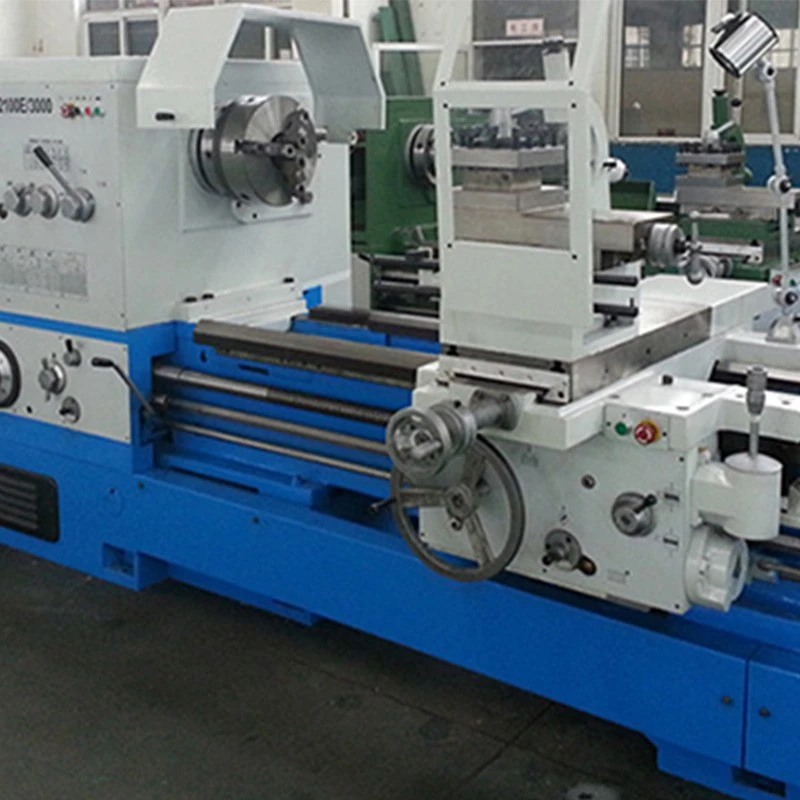

Introduzzjonijiet tat-tagħmir
Din is-serje toffri versatilità eċċezzjonali u adattabilità robusta tal-proċess, li tappoġġja firxa wiesgħa ta 'operazzjonijiet kbar ta' magni tat-torn, inklużi magni ċilindriċi esterni, li jħarsu, grooving, boring, u taper interni, u hija kompatibbli kemm ma 'għodda ta' l-azzar u karbide b'veloċità għolja. Dijametri tal-magħżel ta '105mm u 130mm huma disponibbli, u bl-imnieħer tal-magħżel D-11 jew C-11, huma jappoġġjaw l-ikklampjar heavy-duty u l-assi fit-toqba fit-toqba, jespandu l-versatilità tal-magna. Il-firxa ta 'aġġustament tal-veloċità tal-magħżel ta' 18-il livell tkopri 14 ~ 750rpm, li tiżgura qlib bla xkiel bejn qtugħ tqil b'veloċità baxxa u finitura b'veloċità għolja waqt il-magni.
Is-serje CW-E għandha sistema ta 'għalf effiċjenti ħafna b'total ta' 144 tip ta 'ħajt fil-pitch metrika, modulari u dijametriku. Toffri 72 għażliet ta 'għalf vertikali u orizzontali, u rati ta' għalf rapidi ta '4m / min (vertikali) u 2m / min (laterali), li jtejbu b'mod sinifikanti l-effiċjenza tal-magni. Is-sodda tal-magna twessgħet għal 550mm u għandha żona ta 'swing ta' tneħħija miżjuda (massimu φ1400mm), li tipprovdi spazju abbundanti u appoġġ stabbli għal partijiet b'dijametru kbir.
It-tailstock għandu magħżel b'dijametru kbir (φ100 / 120mm) u morse no . 6 taper taper disinn, bi puplesija ta '240mm, li tissodisfa l-bżonnijiet ta' appoġġ heavy-duty u magni tat-toqba fil-fond. Flimkien ma 'mutur tas-sewqan ewlieni ta' 11kW qawwi u struttura ta 'sodda tal-magna riġida ħafna, il-magna żżomm stabbiltà eċċellenti u reżistenza għall-vibrazzjoni anke waqt magni kontinwi ta' tagħbija għolja.
Il-magna tat-torn il-kbira tadotta tqassim orizzontali tradizzjonali, b'disinn ta 'barra ffokat fuq is-sigurtà operazzjonali u l-faċilità ta' manutenzjoni. Mgħammra b'kopertura protettiva magħluqa għal kollox, hija tikkonforma ma 'standards ta' sigurtà internazzjonali. Is-serje CW-E hija għażla ideali għal magni heavy-duty f'industriji bħal manifattura ta 'makkinarju fuq skala kbira, tagħmir għall-enerġija, u industrija tqila. B'rendiment affidabbli u konfigurazzjonijiet flessibbli, jipprovdi lill-klijenti b'soluzzjonijiet ta 'qtugħ effiċjenti u li jdumu fit-tul.
Tagħmir standard
|
Isem |
Speċifikazzjonijiet |
Quantità |
|
Chuck bi tliet xedaq |
￠ 325 mm |
1 |
|
Chuck b'erba 'xedaq |
￠ 400 mm |
1 |
|
Pjanċa tas-sewqan |
￠ 350 mm |
1 |
|
Ċentru tal-magħżel |
Mohs 6 |
1 |
|
Mistrieħ kostanti |
Φ100-φ300mm |
1 |
|
Segwi l-mistrieħ |
Φ20-φ180mm |
1 |
|
Siegla tal-ħadid |
-- |
1 |
|
Bolt tal-fondazzjoni |
-- |
1 |
|
Protezzjoni ta 'Chuck |
-- |
1 |
|
Protezzjoni tal-mistrieħ tal-għodda |
-- |
1 |
|
Thread Dial |
-- |
1 |
Tagħmir mhux obbligatorju
|
Isem tal-Parti |
Dettalji |
|
Vojt |
--- |
|
Wiċċ chuck |
800mm / 1000mm |
|
Mistrieħ kostanti kbir |
200-450mm |
|
Ibdel Chuck bi tliet xedaq |
400mm |
|
Ibdel Chuck bi tliet xedaq |
500mm |
|
Ibdel Chuck b'erba 'xedaq |
630mm |
|
Ibdel Chuck b'erba 'xedaq |
500mm |
|
2-assi dro |
-- |
|
3-assi dro |
-- |
It-tags Popolari: Magna tat-torn kbir, kina manifatturi kbar tal-magni tat-torn, fornituri, fabbrika
Parametru tekniku
|
Mudell |
CW61 (2) 63E |
CW61 (2) 80E |
CW61 (2) 100E |
CW61 (2) 120E |
|
Kapaċitajiet |
||||
|
Max.Swing fuq is-sodda |
630mm |
800mm |
1000mm |
1200mm |
|
Max.swing over cross slide |
350mm |
485mm |
685mm |
800mm |
|
Distanza ċentrali |
750,1250.1750,2750.3750.4750,5750.7750.9750,11750mm |
|||
|
Max.Swing over Gap |
830mm |
1000mm |
1200mm |
1400mm |
|
Tul validu ta 'vojt |
230m |
|||
|
Wisa 'tas-sodda |
550mm |
|||
|
Stokk tar-ras |
||||
|
Toqba tal-magħżel |
105mm jew 130mm (mhux obbligatorju għal CW6180E +) |
|||
|
Imnieħer magħżel |
D-11 jew C-11 |
|||
|
Taper tal-magħżel |
Φ120mm taper 1:20 (φ140, mhux obbligatorju għal CW 6180+) |
|||
|
Veloċitajiet tal-magħżel (numru) |
14-750rpm (18-il passi) |
|||
|
Kaxxa tal-Gear-Threads & Feeds |
||||
|
Firxa tal-Ħjut Metriċi (Tip) |
1-240mm (54 tip) |
|||
|
Ħjut ta 'pulzieri jvarjaw (tipi) |
28-1 pulzier (36 tip) |
|||
|
Firxa tal-Ħjut Moudle (Tip) |
0.5-60 dp (27 tip) |
|||
|
Firxa tal-ħjut dijametrali (tipi) |
30-1 TPI (27 tip) |
|||
|
Firxa ta 'Feeds Longtudinal (tipi) |
0.048-24.3mm / r (72 tip) |
|||
|
Firxa ta 'l-għalf trasversali (tipi) |
0.024-12.15mm / r (72 tip) |
|||
|
Għalf rapidu: Long./cross |
4 / 2m / min |
|||
|
Daqs tal-LeadScrew: dijametru / pitch |
T48mm / 12mm jew T55mm / 12mm (għal 5m +) |
|||
|
Ġarr |
||||
|
Ivvjaġġar Slide Cross |
350mm |
420mm |
520mm |
|
|
Ivvjaġġar ta 'mistrieħ kompost |
200mm |
|||
|
Daqs tal-Għodda Shank |
32 * 32mm |
|||
|
Tailstock |
||||
|
Dijametru tal-magħżel |
100mm |
120mm |
||
|
Taper tal-magħżel |
Morse # 6 |
|||
|
Vjaġġ tal-magħżel |
240mm |
|||
|
Mutur |
||||
|
Mutur tas-sewqan prinċipali |
11kW |
|||
|
Mutur tal-Pompa tal-likwidu li Jkessaħ |
0.09kW |
|||
|
Mutur ta 'l-għalf rapidu |
1.1kw |
|||
