Magna tat-tħin ċilindrika interna

Il-magna tat-tħin ċilindrika interna tal-IK500 għandha sodda tal-magna fondut integralment li tgħaddi minn trattamenti ta 'tixjiħ artifiċjali multipli biex tiżgura riġidità għolja, reżistenza qawwija għall-vibrazzjoni, u stabbiltà dimensjonali fit-tul. Id-disinn tal-gwida kkombinat ċatt u tat-tip V tagħha jsaħħaħ il-preċiżjoni tal-għalf u jtawwal il-ħajja tas-servizz. It-tabella tax-xogħol tal-assi Z tuża linji tal-gwida miksija bil-plastik biex tnaqqas il-frizzjoni u ttejjeb is-sensittività reċiprokanti, filwaqt li s-sistema tal-kamin tal-ballun immexxija mis-servo tiggarantixxi moviment tal-għalf lonġitudinali bla xkiel u preċiż.

Il-magħżel tal-biċċa tax-xogħol (headstock) jadotta magħżel tat-tip ta 'kmiem ta' preċiżjoni għolja appoġġjat minn bearings ta 'preċiżjoni għolja ta' quddiem u ta 'wara, li jagħti preċiżjoni rotazzjonali eċċellenti u kapaċità li ġġorr it-tagħbija. Misjuq minn mutur ta 'frekwenza varjabbli AC, il-veloċità tal-magħżel hija aġġustabbli b'mod qawwi permezz ta' inverter, li tippermetti kontroll tal-veloċità ottimizzat għal diversi materjali u kundizzjonijiet tal-biċċa tax-xogħol. L-istandard C380mm bi tliet xedaq jiżgura kklampjar sigur, b'apparat tad-dwana mhux obbligatorju disponibbli fuq talba.

L-IK500 tadotta struttura ta 'għodda ta' tħin modulari, li tippermetti bidliet ta 'malajr bejn magħżel tat-tħin biex jakkomodaw firxiet differenti ta' daqs ta 'bore. Jiġi standard bi:

• Għażel ta 'tħin ta' wara (mudell BSJ140-01)b'veloċità massima ta '4250 rpm
• Żewġ magħżel tat-tħin ta 'quddiem:
• Waħda għalΦ150–280 mmBores (fond massimu<500 mm)
• Waħda għalΦ250-500 mmBores (fond massimu<450 mm)
• L-operaturi jistgħu faċilment jaqilbu bejn l-għodda biex jaqblu mad-dijametru tat-toqba fil-mira.

Il-magna tat-tħin ċilindrika interna hija mgħammra bi dressing awtomatiku tar-roti, kumpens awtomatiku, u movimenti ta 'għalf ikkontrollati mis-CNC kemm fuq l-assi X u Z, li jiżguraw preċiżjoni u effiċjenza konsistenti. L-assi X jadotta struttura ta 'gwida tal-ħamiema b'mo-servo fiss u mekkaniżmu tal-kamin tal-ballun, li jipprovdi moviment tal-għalf laterali lixx bi preċiżjoni għolja.

Is-sigurtà u l-konvenjenza operattiva huma msaħħa bi:

• Baffles protettivi ta 'quddiem u ta' wara
• Għan magħluq għal kollox ma 'kollettur taċ-ċpar immuntat fuq l-ogħla livell
• Panew tal-operatur flip-up immuntat fuq quddiem
• Sistema ta 'likwidu li jkessaħ indipendentib'għażliet ta 'tkessiħ intern u estern biex tevita ħsara termali fil-biċċa tax-xogħol
• Ġibjun taż-żejt integrat u stazzjon idrawlikuGħal lubrikazzjoni effettiva ta 'komponenti li jiċċaqilqu ċavetta

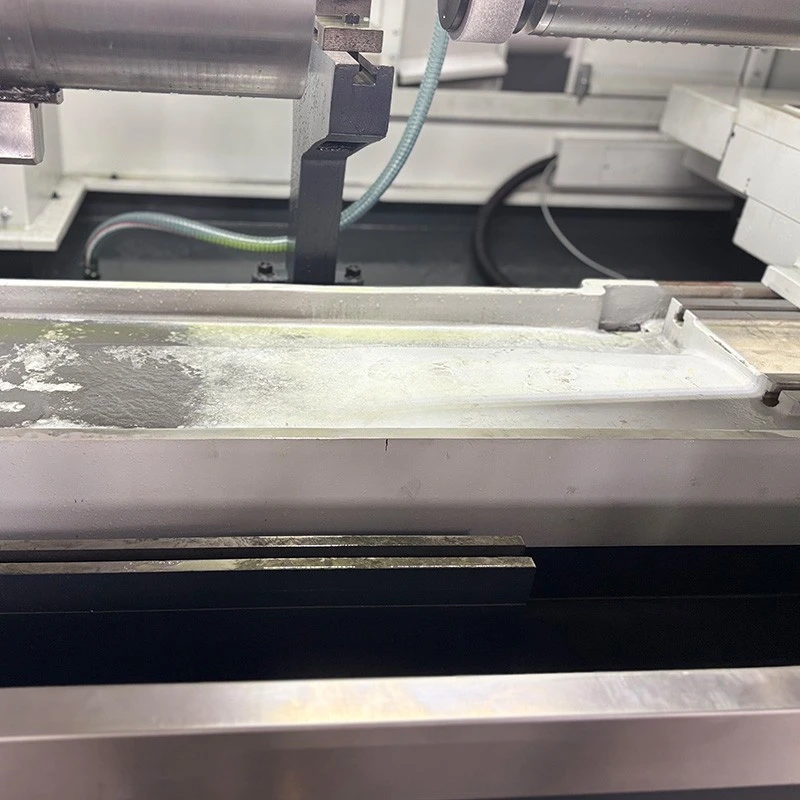

• Dresser fissGħall-profiling tad-dijametru ta 'barra tar-rota u l-wiċċ tat-tarf
• Sistema tad-dawl tal-allarm viżwaliBiex tissorvelja l-istatus tal-magna f'ħin reali

Il-magna tat-tħin ċilindrika interna tal-IK500 tagħti kapaċitajiet ta 'tħin interni b'saħħithom, preċiżi u adattabbli għal inħawi ta' dijametru kbir, li tagħmilha soluzzjoni ideali għal applikazzjonijiet industrijali eżiġenti li jeħtieġu riżultati konsistenti ta 'preċiżjoni għolja.
