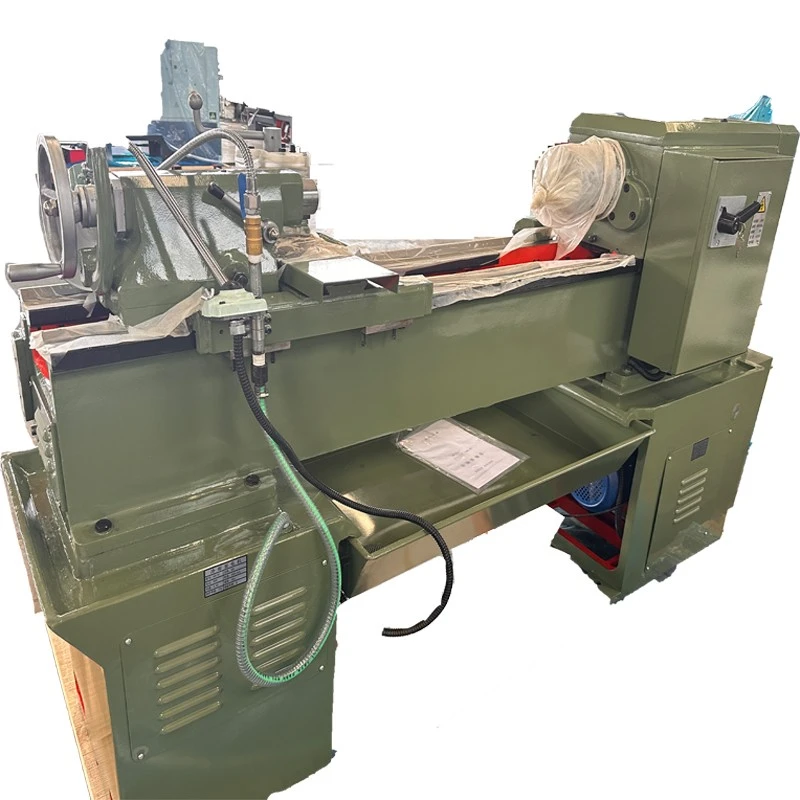

Magna tat-torn parrallel

Magna tat-torn Parrallel hija adattabbli ħafna għal diversi rekwiżiti tal-magni. Jippermetti tidwir preċiż ta 'uċuħ ċilindriċi interni u esterni, uċuħ koniċi, u uċuħ rotazzjonali oħra. Huwa jappoġġja magni faċli ta '17 -il tip ta 'ħjut metriċi (0.5-9 mm), 32 tip ta' ħjut imperjali (2-38 TPI), kif ukoll ħjut modulari u dijametrali taż-żift. Barra minn hekk, jappoġġja tħaffir, broaching tal-kanal taż-żejt, u proċessi awżiljari oħra, li jtejbu b'mod sinifikanti l-kontinwità tal-fluss tax-xogħol billi jeliminaw il-ħtieġa għal bidliet frekwenti fil-magna.

Minkejja d-daqs kompatt tagħha (dimensjonijiet ġenerali: 2340 × 900 × 1190 mm, piż nett: 1600 kg), il-magna tagħti kapaċitajiet ta 'magni robusti. Għandu tbandil massimu fuq sodda ta '320 mm, swing massimu fuq l-għodda ta' wara ta '175 mm, u għoli ċentrali ta' 160 mm, li jippermetti tul massimu ta 'biċċa xogħol ta' 750 mm, li jkopri kompletament il-firxa tad-daqs komuni għal partijiet żgħar sa medji. Il-magħżel għandu # 5 morse taper, 30 mm ta 'l-magħżel, u firxa ta' veloċità ta '45-1980 rpm fi 12-il passi magħżula. Powered minn mutur tal-magħżel ta '1.25 kW, it-torn tat-torn parrallel jipprovdi kemm qtugħ ta' veloċità baxxa, torque għolja għal materjali iebsa u magni ta 'veloċità għolja għal effiċjenza mtejba b'materjali ġenerali. Is-sistema ta 'l-għalf toffri għalf lonġitudinali ta' 0.03-34 mm / rev u għalf trasversali ta '0.02–2.45 mm / rev, li jissodisfaw ħtiġijiet differenti ta' qtugħ ta 'preċiżjoni.

Il-tailstock huwa ddisinjat bil-ħsieb bi quill taper # 4 Morse u vjaġġar ta '95 mm, li jiżgura appoġġ stabbli għal biċċiet tax-xogħol twal jew installazzjoni ta 'għodda awżiljarja, li tkompli tespandi l-firxa ta' applikazzjonijiet tal-magni. Sodda wiesgħa ta '312 mm tipprovdi riġidità ġenerali għolja, li żżomm il-preċiżjoni waqt sessjonijiet ta' magni estiżi. Kemm jekk għall-produzzjoni tal-massa ta 'komponenti standard jew magni tad-dwana ta' partijiet speċjali, il-magna tat-torn parrallel C616-1D tagħti soluzzjoni bilanċjata sew, effiċjenti u affidabbli għal biċċiet tax-xogħol ta 'daqs żgħir sa medju.
