Introduzzjonijiet

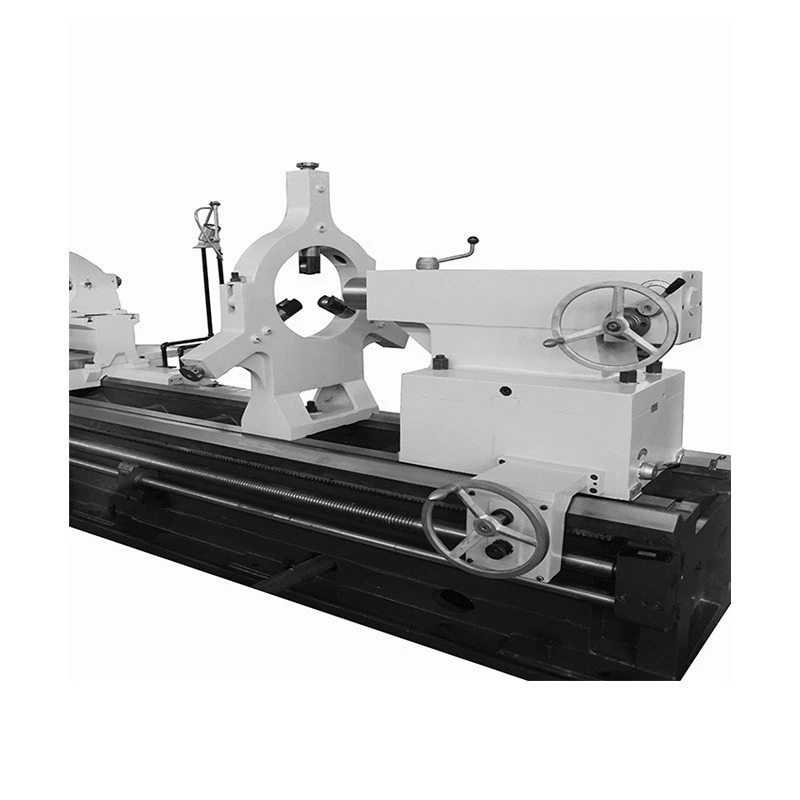

It-torn tqil għandu dijametru massimu ta 'tbandil tas-sodda ta' 1250mm, piż massimu tax-xogħol ta '8 tunnellati, u firxa ta' distanza ċentrali ta '1.5m sa 12m, li takkomoda biċċiet tax-xogħol tqal ta' daqsijiet differenti. Id-dijametru tal-bore tal-magħżel huwa 130mm, u l-firxa tal-veloċità hija 3.15-315 rpm jew 2.5-250 rpm. Jista 'jipproċessa varjetà ta' ħjut metriċi u imperjali, b'rati rapidi ta 'għalf li jilħqu 3400mm / min fil-lonġitudinali u 1700mm / min fid-direzzjonijiet trasversali, rispettivament.
L-għodda ta 'torn tqil tadotta tqassim orizzontali tradizzjonali. Komponenti bażiċi bħas-sodda u l-magħżel ġew ottimizzati u mmaxinjati b'mod fin. Komponenti ewlenin bħall-bearings tal-magħżel jinxtraw minn marki domestiċi u internazzjonali magħrufa. Tiftaħar bi stabbiltà u affidabilità eċċezzjonali, hija sew - issiġillata, tissodisfa l-istandards ta 'sigurtà, u għandha utent - interface faċli.
Lathe tqil jiġi standard bi 325mm tliet - Jaw Chuck, 400mm erba '- xedaq ta' chuck, u mistrieħ ta 'għodda ta' 100-300mm. L-aċċessorji mhux obbligatorji jinkludu faceplate ta '800mm u għodda akbar ta' mistrieħ li jvarjaw minn 200-450mm biex jissodisfaw il-ħtiġijiet ta 'magni differenti.
Parametru
|
Mudell |
CWA61125 |
|
Max.Swing fuq is-sodda |
1250mm |
|
Max.swing over cross slide |
870mm |
|
Distanza ċentrali |
1.5m 2m 3m 4m 5m 6m 8m 10m 12m |
|
Wisa 'tas-sodda |
780mm |
|
Piż tax-xogħol massimu - biċċa |
8T |
|
Stokk tar-ras |
|
|
Toqba tal-magħżel |
∮130mm |
|
Taper tal-magħżel |
Metrika 140 # |
|
Veloċitajiet tal-magħżel |
3.15-315r / min jew 2.5-250r / min |
|
Quddiem 21kinds, Treverse 12kinds |
|
|
Gear Box - Threads & Feeds |
|
|
Firxa tal-Ħjut Metriċi (Tip) |
44Kinds 1-120mm |
|
Firxa tal-ħjut pulzieri (tipi) |
31Kinds 1 / 4-24 t / i |
|
Module Threads Range (tipi) |
45kinds 0.5-60mm |
|
Firxa tal-ħjut dijametrali (tipi) |
38Kinds 1 / 2-56dp |
|
Firxa ta 'feeds lonġitudinali (tipi) |
56kinds 0.1-12mm |
|
Firxa ta 'l-għalf trasversali (tipi) |
56kinds 0.05-6mm |
|
Għalf rapidu: twil / salib |
3400mm / min, 1700mm / min |
|
Għodda - Post |
|
|
Distanza bejn iċ-ċentru u l-għodda |
48mm |
|
Taqsima tal-Għodda |
45 * 45mm |
|
Ġarr |
|
|
Salib Slide Travel |
650mm |
|
Ivvjaġġar ta 'mistrieħ kompost |
280mm |
|
Tailstock |
|
|
Dijametru tal-kmiem |
∮160mm |
|
Taper tal-kmiem |
Metrika 80 # |
|
Vjaġġar bil-kmiem |
300mm |
|
Mutur |
|
|
Mutur prinċipali |
22kW |
|
Mutur tal-likwidu li jkessaħ |
0.15kW |
|
Mutur ta 'l-għalf rapidu |
1.5kW |
Tagħmir standard
|
Isem |
Speċifikazzjonijiet |
Quantità |
|
Tliet - Jaw Chuck |
￠ 325 mm |
1 |
|
Erba '- Jaw Chuck |
￠ 400 mm |
1 |
|
Pjanċa tas-sewqan |
￠ 350 mm |
1 |
|
Ċentru tal-magħżel |
Mohs 6 |
1 |
|
Ċentru tat-Tailstock |
Mohs 6 |
1 |
|
Mistrieħ kostanti |
Φ100-φ300mm |
1 |
|
Segwi l-mistrieħ |
Φ20-φ180mm |
1 |
Tagħmir mhux obbligatorju
|
Isem tal-Parti |
Dettalji |
|
Vojt |
--- |
|
Wiċċ chuck |
800mm |
|
Mistrieħ kostanti kbir |
200-450mm |
|
Ċentru ħaj |
Mohs 6 |
|
Ibdel tliet - Jaw Chuck |
400mm |
|
Ibdel tliet - Jaw Chuck |
500mm |
|
Ibdel erba '- Jaw Chuck |
500mm |
|
Ibdel erba '- Jaw Chuck |
630mm |
