Shanghai Antishicnc Machine Equipment Co., Ltd huwa wieħed mill-manifatturi u fornituri l-aktar affidabbli ta 'magna tat-torn cnc tas-sodda slant fiċ-Ċina, speċjalizzata fil-provvista ta' magni ta 'kwalità għolja bi prezz baxx. Aħna nilqgħu bi pjaċir li inti bl-ingrossa durabbli slant bed cnc torn magna għall-bejgħ hawn mill-fabbrika tagħna.

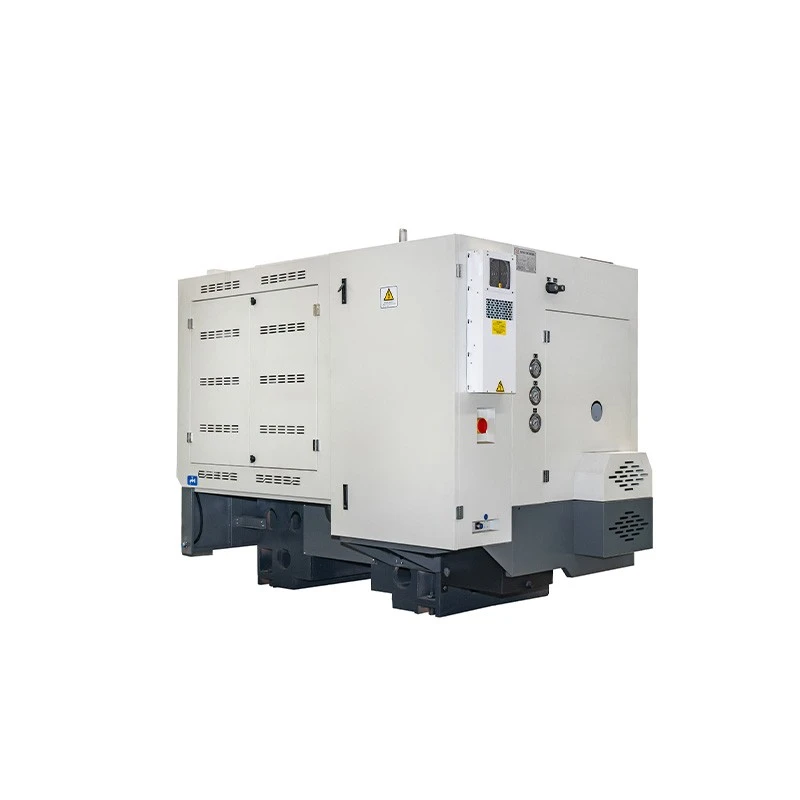

- Il-magna tat-torn CNC tas-sodda slant TCK36A għandha dijametru massimu ta 'swing fuq is-sodda ta' 360mm u 140mm fuq il-ġarr, b'tul massimu ta 'magni ta' 350mm, li jagħmilha idealment adattata għal partijiet żgħar fil-produzzjoni tal-massa.
- Iż-żarżur juża tip ta 'imnieħer A2-5 u jappoġġja varjazzjoni ta' veloċità stepless sa 3500 rpm, li jippermetti adattament flessibbli għal materjali differenti u kundizzjonijiet ta 'qtugħ. Imħaddma minn mutur prinċipali ta '5.5kW, jiżgura output ta' torque stabbli, u jżomm il-konsistenza minn operazzjonijiet ta' roughing sa tlestija.
- Il-magna hija mgħammra b'sistema ta 'kontroll CNC GSK 988TA bħala standard, li toffri tħaddim faċli għall-utent-. Chuck idrawliku ta '6 pulzieri u turret servo ta' 8 stazzjonijiet jiżguraw bidliet effiċjenti u rapidi tal-għodda. Karatteristiċi standard addizzjonali jinkludu sistema ta 'lubrikazzjoni awtomatika, sistema ta' tkessiħ, dawl tax-xogħol, u kaxxa tal-għodda għal konvenjenza mtejba tat-tħaddim.
- L-aġġornamenti fakultattivi jinkludu sistemi Siemens, FANUC, SYNTEC, HNC, jew KND CNC, kif ukoll conveyor taċ-ċippa, li jipprovdu funzjonalità estiża biex tissodisfa diversi ħtiġijiet ta 'produzzjoni.
Slant Bed CNC Torn Magni Karatteristiċi Ewlenin
Karatteristika 1:45 grad Slant Bed Disinn għal Stabbiltà Superjuri
L-istruttura tas-sodda slant ta '45 grad tutilizza l-gravità biex ittejjeb l-istabbiltà u l-preċiżjoni tal-magni filwaqt li tnaqqas il-footprint tal-magna. Dan id-disinn jiffaċilita wkoll it-tneħħija awtomatika taċ-ċippa billi jidderieġi ċ-ċipep fis-sistema ċentralizzata tal-conveyor taċ-ċippa, u jimminimizza l-waqfien għat-tindif u t-titjib tal-effiċjenza tal-produzzjoni.
Karatteristika 2: Preċiżjoni ta '-Veloċità Għolja b'Linji ta' Gwida
Mgħammar b'linji ta 'gwida lineari HIWIN/PMI tat-Tajwan fuq iż-żewġ assi X u Z, it-TCK36A jagħti moviment bla xkiel u frizzjoni-ħieles. B'veloċità ta 'traversa rapida ta' 20,000 mm/min fuq iż-żewġ assi, is-sistema tipprovdi pożizzjonament veloċi u preċiż, u tnaqqas b'mod sinifikanti l-ħinijiet taċ-ċiklu.
Karatteristika 3: Magħżel b'saħħtu għal Makkinar Versatili
Il-magħżel stepless ta '3500 rpm, imħaddem b'mutur ta' 5.5kW, joffri kontroll tal-veloċità flessibbli għal materjali differenti u kundizzjonijiet ta 'qtugħ. Kemm jekk iddawwar dijametri ta 'barra, uċuħ tat-tarf, ħjut, jew iwettaq tħin u tħaffir radjali/assjali, it-TCK36A jagħti preċiżjoni għolja u effiċjenza għolja.
Karatteristika 4: Turret idrawliku effiċjenti ta '8 Stazzjonijiet
It-turret servo ta '8 stazzjonijiet (dijametru tad-diska 240mm) jappoġġja bidliet mgħaġġla tal-għodda, inaqqas il-ħin tas-setup u jippermetti operazzjonijiet ta' magni kumplessi f'setup wieħed. Id-daqsijiet tal-għodda jakkomodaw għodda tal-qasba kwadra ta '20mm u għodda tal-qasba tonda ta' 25mm.
Karatteristika 5: Footprint kompatt, Riġidità mhux kompromessa
B'dimensjonijiet ġenerali ta '2200 × 1636 × 1850mm u piż nett ta' 2500kg, it-TCK36A joffri footprint kompatt mingħajr ma tikkomprometti r-riġidità strutturali. Dan jagħmilha għażla ideali għal workshops bi spazju limitat fuq l-art.
Parametru tekniku
|
Speċifikazzjonijiet |
Unità |
TCK36A |
||
|
Kapaċità |
||||
|
Max.workpiece swing dijametru |
mm |
360 |
||
|
Max. Dijametru tat-tidwir tad-Dics |
mm |
360 |
||
|
Max. tul tat-tidwir |
mm |
300 |
||
|
Daqs taċ-ċokk idrawliku |
- |
6'' |
||
|
Ivvjaġġar tal-assi |
||||
|
Ivvjaġġar bil-pjastra(X) |
mm |
195 |
||
|
Ivvjaġġar bil-pjastra (Z) |
mm |
350 |
||
|
Għalf rapidu (X) |
mm/min |
20000 |
||
|
Għalf rapidu (Z) |
mm/min |
20000 |
||
|
Magħżel |
||||
|
Veloċità tal-magħżel |
R/min |
3500 |
||
|
Firxa tal-veloċità tal-magħżel |
- |
stepless |
||
|
Imnieħer tal-magħżel |
- |
A2-5 |
||
|
Kapità tal-bar |
mm |
56 |
||
|
Toqba minn ġot-tubu tat-tiġbed |
mm |
45 |
||
|
Għodda Turret |
||||
|
Tip ta' ras tat-turret |
- |
Servo turret |
||
|
Dijametru tad-diska |
mm |
240 |
||
|
Numru ta' stazzjonijiet tal-għodda |
pcs |
8 stazzjon |
||
|
Daqs tal-għodda (qasba kwadra) |
mm |
20 |
||
|
Daqs tal-għodda (qasba tonda) |
mm |
25 |
||
|
Numru ta 'għodod tal-qtugħ |
pcs |
4(2squar 2 tond) |
||
|
Preċiżjoni tal-għodda tal-magni |
||||
|
Eżattezza tal-pożizzjoni |
x-assi |
mm |
0.01 |
|
|
Z-assi |
mm |
0.01 |
||
|
Ripetibbiltà |
x-assi |
mm |
0.005 |
|
|
z-assi |
mm |
0.005 |
||
|
Struttura tas-sodda u trasmissjoni |
||||
|
Angolu tal-inklinazzjoni tal-għodda tal-magni |
grad |
45 |
||
|
Tip ta' gwida |
- |
Ferrovija ta 'gwida lineari |
||
|
Assi X Wisa 'tal-ferrovija |
mm |
30 |
||
|
Assi Z Wisa 'tal-ferrovija |
mm |
30 |
||
|
Kamin tal-ballun tal-assi X |
- |
2810 |
||
|
Kamin tal-ballun tal-assi Z |
- |
3210 |
||
|
Stokk tad-denb |
||||
|
Stokk tad-denb |
- |
Idrawliċi |
||
|
Dijametru tal-kmiem |
mm |
65 |
||
|
Vjaġġar tal-kmiem |
mm |
60 |
||
|
Taper tal-kmiem |
- |
MT4 |
||
|
Forma tal-moviment tas-sedil tad-denb |
- |
Manwal |
||
|
Sistema CNC |
||||
|
Sistema CNC |
- |
GSK988TA (Standard) |
||
|
Torque tal-mutur tal-assi X |
nm |
6 |
||
|
Torque tal-mutur tal-assi Z |
nm |
6 |
||
|
Qawwa tal-mutur tal-magħżel |
kw |
5.5 |
||
|
Informazzjoni oħra |
||||
|
Pompa tal-lubrikazzjoni |
L |
2ZK(3L) |
||
|
Pompa tat-tkessiħ |
W |
450 |
||
|
Vultaġġ tal-magna |
- |
380V/50HZ |
||
|
Provvista ta 'enerġija |
KVA |
11 |
||
|
Dimensjonijiet ġenerali tal-magna |
mm |
2200*1636*1850 |
||
|
Piż tal-magna |
kg |
2500 |
||
Tagħmir Standard
|
Nru. |
Isem tal-Parti |
Fornitur |
|
1 |
Sistema CNC |
GSK 988TA |
|
2 |
Ferrovija ta 'gwida lineari |
HIWIN/PMI |
|
3 |
Ball-viti |
THK/PMI, TAJWAN |
|
4 |
Bearing tal-virga tal-kamin |
KOYO |
|
5 |
Chuck idrawliku |
BDF/KPT |
|
6 |
Stazzjon idrawliku |
MF |
|
7 |
Servo turret |
XJG, TAJWAN 8 Stazzjonijiet |
|
8 |
Unità tal-magħżel |
SQ,,ĊINA |
|
9 |
Pompa tal-lubrikazzjoni |
HEJIN,,ĊINA |
|
10 |
Pompa tat-tkessiħ |
OURUIS |
|
11 |
Dawl ta 'allarm triplu |
JINYE |
|
12 |
Sħana Ex-changer |
XINXIN, IĊ-ĊINA |
|
13 |
Apparat ta 'Vultaġġ Baxx |
CHINT |
Tagħmir Fakultattiv
|
Nru. |
Isem tal-Parti |
Dettalji |
|
1 |
Sistema CNC |
FANUC |
|
SIEMENS 808D |
||
|
SYNTEC |
||
|
HNC |
||
|
KND |
||
|
2 |
12-servo turret |
|
|
3 |
Ċineg taċ-ċippa (TCK50M-500) |
Post tal-ġenb |
|
Wara l-post |
||
|
4 |
Setter tal-Għodda |
Sensor touch tal-għodda |
|
5 |
Bieb awtomatiku |
|
|
6 |
Apparat tas-sigurtà għall-bieb tal-karozzi |
|
|
7 |
Kollettur taċ-ċpar taż-żejt |
|
|
8 |
Żejt-Separatur tal-Ilma |
|
|
9 |
Robot IF |
|
|
10 |
Feeder tal-materjal tal-bar |
|
|
11 |
Apparat tan-nfiħ |
|
|
12 |
Pistola tal-ilma |
|
|
13 |
Chuck tax-xedaq artab |
|
Slant Bed CNC Torn Applikazzjonijiet Magni
Industrija Elettronika
Ideali għall-magni ta 'komponenti żgħar ta' preċiżjoni bħal housings tal-konnetturi, korpi tas-sensuri, u fittings tas-sink tas-sħana li jeħtieġu tolleranzi stretti u finitura tal-wiċċ eċċellenti.
Strumentazzjoni ta' Preċiżjoni
Perfetta għall-produzzjoni ta 'xaftijiet tal-istrumenti, komponenti tal-kejl, u muntaturi tal-apparat ottiku fejn l-eżattezza u r-ripetibbiltà huma kritiċi.
Apparat Mediku
Adattat għall-manifattura ta 'partijiet ta' strumenti kirurġiċi, komponenti ta 'impjanti, u fittings ta' tagħmir dijanjostiku li jitolbu affidabbiltà għolja u integrità materjali.
Komponenti tal-Karozzi
Użati ħafna għal partijiet żgħar tal-karozzi bħal komponenti ta 'injezzjoni tal-fjuwil, housings tas-sensuri, u fittings tas-sistema tal-brejkijiet fi produzzjoni ta'-volum għoli.
Inġinerija Mekkanika Ġenerali
Eċċellenti għall-produzzjoni ta 'xaftijiet żgħar, labar, boxxli, u diversi partijiet li jduru fil-produzzjoni ta' lott żgħir għal medju.
Mistoqsijiet Frekwenti
Q1: X'inhu t-tul massimu tat-tidwir tat-TCK36A?
A1: It-TCK36A joffri tul massimu ta 'tidwir ta' 300mm, li jagħmilha adattata għal xaft żgħir u komponenti tat-tip -diska.
Q2: Nista 'nagħżel sistema ta' kontroll CNC differenti minflok GSK?
A2: Iva. Noffru sistemi fakultattivi FANUC, SIEMENS 808D, SYNTEC, HNC, u KND CNC biex jaqblu mal-preferenza u r-rekwiżiti ta 'integrazzjoni tal-workshop tiegħek.
Q3: X'inhi l-firxa tal-veloċità tal-magħżel ta 'din il-magna?
A3: It-TCK36A għandu firxa ta 'veloċità tal-magħżel mingħajr pass sa 3500 rpm, li jippermetti adattament flessibbli għal materjali differenti u kundizzjonijiet tat-tqattigħ.
Q4: X'inhi l-kapaċità tal-bar tal-magħżel?
A4: Il-kapaċità tal-bar taż-żarżur hija ta '56mm, b'toqba mit-tubu tal-ġbid ta' 45mm.
Q5: Il-magna tiġi b'ċokk idrawliku?
A5: Iva, it-TCK36A jiġi standard b'ċokk idrawliku ta '6 pulzieri għal kklampjar effiċjenti tal-biċċa tax-xogħol.
Q6: X'inhu l-ħin tal-kunsinna tipiku għal dan it-torn CNC tas-sodda slant?
A6: Il-kunsinna standard hija 30-45 jum wara l-konferma tal-ordni, skont il-konfigurazzjoni u d-destinazzjoni tat-tbaħħir.
Q7: Tipprovdi appoġġ għall-installazzjoni u t-taħriġ?
A7: Assolutament. Noffru gwida għall-installazzjoni,-taħriġ fuq il-post jew remot, u garanzija ta' 12-il xahar b'appoġġ tekniku tul il-ħajja.
Għaliex Agħżel Antishicnc?
Ipprezzar Dirett tal-Fabbrika– Spejjeż kompetittivi bl-ebda markups tal-pitkala.
Kwalità ppruvata– Magni ċċertifikati CE u ISO b'kontroll strett tal-kwalità f'kull stadju.
Esperjenza Globali– Esportat lejn aktar minn 50 pajjiż b'eluf ta 'klijenti sodisfatti.
Kapaċità ta 'Personalizzazzjoni– Aħna nfasslu l-konfigurazzjonijiet tal-magni għall-bżonnijiet speċifiċi tal-produzzjoni tiegħek.
Jirrispondu wara-Bejgħ– Provvista ta’ spare parts veloċi u appoġġ tekniku ddedikat kull meta jkollok bżonnha.
